卷板機是一種將金屬板材卷彎成筒形、弧形或其它形狀工件的通用設備。根據三點成圓的原理，利用工件相對位置變化和旋轉運動使板材產生連續的塑性變形，以獲得預定形狀的工件。三輥液壓對稱式卷板機的上輥在兩下輥中央對稱位置作垂直升降運動，通過液壓缸內的液壓油作用于活塞而獲得，為液壓傳動；兩下輥?zhàn)餍D(zhuǎn)運動，通過減速機的輸出齒輪于下輥齒嚙合，為卷制板材提供扭矩。三輥液壓對稱式卷板機結構緊湊，操作維修方便，適合用于金屬板材的彎曲變形，可卷制圓形，弧形和一定范圍內的錐形工件，并有板材端部預彎功能。

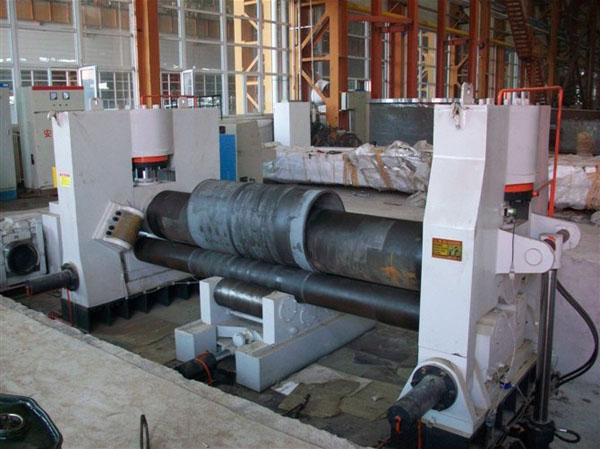

下面我們來給大家水平下調式三輥卷板機設備的結構特征 ：
1、機器由底座、上輥、下輥、左右機架、主驅動系統、輔助驅動系統、液壓系統、電氣控制系統等組成。底座及機架采用焊接結構，嚴格要求焊縫質量，并進行時效處理，以保證機器在工作負荷下有足夠的強度和剛度。
2、工作部分
上輥裝在兩軸承體內，分別鑲在兩側的機架內側，由兩端油缸驅動上輥升降運動。上輥兩端軸承均采用低速度、重載荷的調心滾子軸承，上輥的升降位移量由數字顯示，可根據數字顯示調整工作輥平行或傾斜。其同步精度±0.2mm。上輥的傾倒側裝有傾倒油缸，方便取料。上輥尾部裝有平衡機構。在傾倒側失去支承時，平衡上輥處于水平位置。
兩下輥裝在上輥機架內側，由下輥機架進行支承，采用低速度、重載荷的調心滾子軸承。兩下輥在油缸驅動下同時進行水平移動，下輥水平移動量數字顯示，根據數字顯示調整下工作輥平行。其同步精度為±0.2mm，并可自動回中。
對料裝置安裝在下輥一側，由油缸驅動其工作。 卷錐筒裝置安裝在上輥的左端，隨上輥同升降。
3、主驅動系統
機器的三個工作輥均為主動輥。其中上輥為主驅動輥，上輥動力可滿足在最大工況負荷下工作。兩下輥為輔助驅動輥，作用為送進料和防止在卷制薄板過程中可能產生的打滑。上下輥工作的線速度匹配，由液壓系統在卷板過程中實現自動匹配。
上工作輥由1臺液壓馬達通過行星減速機驅動。 下工作輥由液壓馬達通過一級齒輪付驅動。 三輥的回轉運動均裝有制動裝置，以確保工件卷制時的準確定位。該裝置運轉平穩，卷制靈活可靠。
4、液壓系統
上工作輥升降、下工作輥水平移動及上、下工作輥的旋轉，側倒軸承體傾倒、復位，對料裝置均由液壓系統驅動。 液壓系統中的主要元件油泵、馬達、各閥組元件、密封件等均選用優質配套產品，性能穩定、質量可靠。
