簡單的從名稱上看三輥卷板機和四輥卷板機的區別就是一個是三輥，一個是四輥。但是這一個輥的區別，造成了三輥卷板機和四輥卷板機的行動機構的區別。 下面為大家簡單的講述一下它們的區別。
機械三輥卷板機又分為三輥對稱式卷板機和三輥非對稱式卷板機，從外觀區別就是，三輥對稱式卷板機是上面一個輥，下面兩個輥，是對稱的;三輥非對稱式卷板機是一邊兩個輥，一邊一個輥，是非對稱的。
三輥對稱式卷板機，上輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動而獲得，兩下輥作旋轉運動，通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。該機缺點是板材端部需借助其它設備進行預彎。
三輥非對稱式卷板機，上輥為主傳動，下輥垂直升降運動，以便夾緊板材，并通過下輥齒輪與上輥齒輪嚙合，同時作為主傳動;邊輥作傾升降運動，具有預彎和卷圓雙重功能。結構緊湊，操作維修方便。

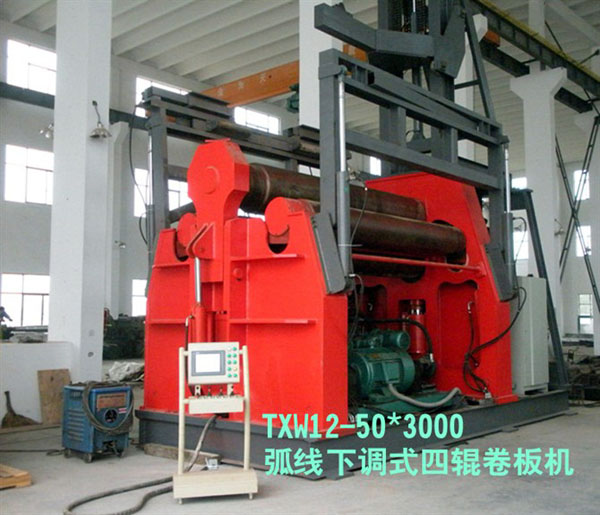

四輥卷板機上輥為主傳動，通過減速機、十字滑塊聯軸器與上輥相連，為卷制板材提供扭矩;下輥作垂直升降運動，通過減速機蝸桿蝸輪(傘齒輪)付絲母絲桿付而獲得，以便夾緊板材，為機械傳動;在下輥的兩側設有側輥并沿著機架導軌作傾斜運動，通過絲母絲桿蝸桿蝸輪(或傘齒輪)付傳動;四根工作輥全部采用滾動軸承。
所以總結如下三輥卷板機與四棍卷板機主要是工作方式不一樣。四棍卷板機的效率比三輥高還有可能實現自動卷制。圓度不達標可以下焊接完成后進行校圓。
